直角ギアボックス減速機の究極ガイド: 選択、用途、および利点

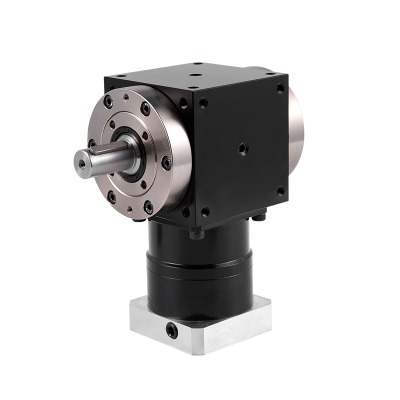

直角ギアボックス減速機の基礎を理解する

無数の機械システムの中心には、動力の伝達とその方向の変更を担う重要なコンポーネント、すなわち直角ギアボックス減速機があります。この独創的な装置は 2 つの目的を果たします。主に、回転力の方向を 90 度変更します。これは、入力シャフトと出力シャフトを直線的に整列させることができない、空間的制約のあるアプリケーションで必要です。第 2 に、これも同様に重要ですが、モーター (電気モーターなど) からの入力速度を、被駆動機器にとってより適切な高トルク、低速の出力に減速します。この方向変更と速度低下の組み合わせにより、産業、自動車、民生用の幅広い用途において不可欠な要素となっています。基本原理には、ハウジング内に互いに直角に取り付けられた一連の歯車 (最も一般的にはかさ歯車またはウォーム歯車) が含まれ、動きと力を効率的に伝達します。

コアコンポーネントと構造

直角ギアボックス減速機の効率と耐久性は、内部コンポーネントとその品質によって決まります。ハウジングは通常、鋳鉄、アルミニウム、または硬化鋼で作られ、ギアを正確に位置合わせし、外部の汚染物質から保護する剛性構造として機能します。また、摩擦を軽減し、熱を放散し、早期摩耗を防ぐために不可欠な潤滑剤の貯蔵庫としても機能します。内部では、ギアがシステムの心臓部です。歯車タイプの選択は、減速機の性能特性に大きく影響します。

• かさ歯車: これらは円錐形の歯を特徴とし、対で使用されます。これらは効率が高く、大きな負荷を処理できることで知られていますが、他のタイプよりも騒音が大きく、正確な位置合わせが必要となる場合があります。
• ウォームギア: このセットアップは、ウォーム ホイールとかみ合うねじ付きウォーム スクリューで構成されます。主な利点は、1 段で達成できる高い減速比と、固有のセルフロック機能 (逆回転防止) ですが、多くの場合、高い滑り摩擦により効率が低下します。
• ハイポイドギヤ: 軸が交差しないまがりかさ歯車の特殊なバリエーションです。この設計により、より多くの歯が同時に接触することが可能になり、その結果、自動車の高性能ディファレンシャルによく見られる、よりスムーズで静かな動作とより高いトルク容量が得られます。

その他の重要なコンポーネントには、シールやベアリングなどがあります。高品質のシールは潤滑剤の漏れを防ぎ、ほこり、水、その他の研磨粒子の侵入を防ぎます。ベアリングは回転シャフトをサポートし、アライメントを維持し、ユニットの寿命と騒音レベルに直接影響を与えるラジアル荷重とアキシアル荷重を吸収します。

動作原理: 動きがどのように変換されるか

の操作 直角ギアボックス減速機 機械的な利点をエレガントに示しています。入力軸に回転動力が加わります。このシャフトは駆動歯車 (ウォーム ギアやピニオン ベベル ギアなど) に接続されています。この歯車が回転すると、その歯が出力軸に取り付けられた従動歯車（ウォームホイールまたはクラウンベベルギヤ）の歯と噛み合います。シャフト間の 90 度の角度は、これらのギアの特定の向きによって実現されます。同時に、ギア比 (従動ギアの歯数と駆動ギアの歯数の比) によって、速度の低下とトルクの増大が発生します。たとえば、歯数 10 の駆動ギアが歯数 30 の従動ギアと噛み合う場合、ギア比は 3:1 になります。これは、出力シャフトが入力シャフトの 3 分の 1 の速度で回転することを意味しますが、トルクは約 3 倍になります (効率損失は差し引かれます)。この変換は、電気モーターなどの一般的な原動機の高速、低トルク出力を、コンベヤ、ミキサー、ウィンチなどの機械の低速、高トルク要件に適合させるために重要です。

直角減速機を機械に導入する主な利点

直角ギアボックス減速機を利用するという決定は、基本的なエンジニアリング上の課題を解決する一連の説得力のある利点によって決定されました。最も明白な利点は空間効率です。これらの減速機は、動力の流れの方向を変えることにより、よりコンパクトで最適化された機械設計を可能にし、インライン減速機が不可能な狭いスペースに適合します。これは、自動包装ラインや農業機械の限られたコンパートメント内などの複雑なシステムで特に価値があります。さらに、機能も統合されます。最初に速度を下げてから方向を変えるために複数のコンポーネントを必要とするのではなく、単一の直角ユニットが両方のタスクを達成し、ドライブトレインを簡素化し、部品数を減らし、潜在的な故障点を最小限に抑えます。

もう 1 つの重要な利点は、取り付け位置の多様性です。多くの直角ギアボックス設計には複数の取り付けオプション (脚取り付け、フランジ取り付け、またはシャフト取り付け) が用意されており、エンジニアは設計および設置段階で柔軟性を得ることができます。この適応性により、減速機を新しい装置と既存の装置の両方にシームレスに統合できます。性能の観点から見ると、特定のタイプ、特にウォームギア減速機には、貴重な非可逆機能またはセルフロック機能が備わっています。これは、出力シャフトに加えられたトルクが入力シャフトを逆駆​​動することができないことを意味し、ホイスト、リフト、傾斜地でのコンベアなどの用途向けの内蔵ブレーキ機構として機能し、安全性と制御を強化します。最後に、最新の直角減速機は、高効率と耐久性を実現するように設計されています。高度な製造技術、高品質の合金鋼、最適化された歯形により、摩擦による動力損失が最小限に抑えられ、ユニットが大きな衝撃荷重に耐え、最小限のメンテナンスで数千時間にわたって確実に動作することが保証されます。

特定のニーズに最適な直角ギアボックスの選択

最適な直角ギアボックス減速機を選択することは、アプリケーションのパフォーマンス、寿命、費用対効果に直接影響を与える重要なプロセスです。選択を誤ると、早期の障害、非効率的な動作、およびコストのかかるダウンタイムが発生する可能性があります。このプロセスでは、減速機がその意図された役割に完全に適合していることを確認するために、いくつかの重要なパラメータを慎重に評価する必要があります。

評価すべき重要なパフォーマンスパラメータ

タイプやモデルを検討する前に、まずシステムの運用上の要求を定義する必要があります。

• 入力速度 (RPM) と出力 (HP/kW): 原動機 (モーター) の回転速度と定格出力が出発点となります。減速機は、過熱することなく入力馬力を処理できる定格でなければなりません。
• 必要な出力速度とトルク: 負荷を駆動するために必要な出力速度 (RPM) とトルク (Nm または lb-ft) を決定します。これにより、必要な減速比 (入力 RPM / 出力 RPM) が決まります。
• デューティサイクル: 減速機は連続的に、断続的に、または頻繁に起動/停止して動作しますか?衝撃負荷 (突然の激しいトルクスパイク) には、より高いサービスファクタを持つ減速機が必要となるため、その負荷も考慮する必要があります。
• オーバーハング荷重とスラスト荷重： シャフトに対して垂直（ラジアル荷重）または平行（アキシアル荷重）にかかる力です。減速機の定格負荷容量を超えると、ベアリングやシールが急速に損傷する可能性があります。

さらに、動作環境も重要です。減速機は極端な温度、腐食性化学物質、過剰な湿気、または研磨粉塵にさらされませんか?これらの条件により、特殊なシール、コーティング、ハウジング材料、および潤滑剤の要件が決まります。

かさ歯車とウォームギア減速機の比較

最も一般的な 2 つのタイプの直角減速機のどちらを選択するかは基本的なものであり、効率と比率のトレードオフによって決まります。次の比較は、それらの主な違いを概説しています。

かさ歯車減速機は一般に、ウォーム歯車減速機と比較して、より高い効率 (1 段あたり 95 ～ 98%) で動作します。これは、その動作に転がり接触が多く、滑り摩擦が少ないためです。対照的に、単段ウォームギア減速機の効率範囲は通常 50 ～ 90% ですが、減速比が増加するにつれて効率は低下します。ただし、ウォームギヤ減速機は、1 つのコンパクトな段で高い減速比 (5:1 ～ 70:1) を達成することに優れていますが、かさ歯車は 1 つの段でより低い減速比 (1:1 ～ 6:1) に制限されることがよくあります。比を高くするには、かさ歯車を平行軸ステージと組み合わせてかさヘリカル減速機を作成する必要があり、サイズとコストが増加します。さらに、ウォーム ギアのセットアップには、多くの場合、ベベル ギアの特徴ではない有益なセルフロック機能が備わっています。最後に、かさ歯車減速機、特に直歯設計では騒音が大きくなる場合がありますが、ウォーム歯車減速機は通常より静かに動作します。

したがって、 高トルク用途に最適な直角ギアボックス 高効率も要求される場合は、多くの場合、ベベルヘリカル設計になります。コンパクトな設置面積で高い減速比を優先し、セルフロックが必要な用途では、多くの場合、ウォームギヤ減速機が理想的でより経済的な選択肢となります。

業界全体にわたる多様なアプリケーションの探索

方向を変えて速度を下げるユニークな機能により、 直角ギアボックス減速機 驚くべき範囲の業界にわたってユビキタスなコンポーネントです。製造およびマテリアルハンドリングにおいて、これらはコンベアシステム、パレタイザー、無人搬送車 (AGV) の原動力となり、重い荷物を移動するために必要なトルクを提供し、コンベアラインのコーナードライブに完全にフィットします。食品および飲料業界では、衛生性、耐食性、洗浄能力が最重要であるミキサー、撹拌機、瓶詰め装置にステンレス製直角レデューサーを使用しています。再生可能エネルギーでは、これらの減速機は太陽追跡システムで重要であり、太陽を追跡するようにパネルの角度を 1 日を通して調整します。

鉱山および建設部門は、計り知れない衝撃荷重や研磨粉塵にさらされるクラッシャー、スクリーン、ウインチなどの機器に動力を供給するために、非常に頑丈で耐久性のある直角減速機に依存しています。特定かつ重要なアプリケーションが見つかりました 耐久性に優れた農業機械用直角ギアボックス トラクター、コンバイン、播種機など。これらの機械には、高トルクだけでなく、泥、塵、極端な気象条件にさらされることにも耐えられる減速機が必要です。さらに、自動車業界では、ディファレンシャルやパワーテイクオフ (PTO) ユニットにもこれらの製品が使用されています。強力なハンドドリルからガレージドアオープナーに至るまで、日常の消費者向け製品でも、コンパクトな直角減速機を利用して、限られたスペースで高トルクを実現しています。この信じられないほどの多用途性は、現代の力学におけるそれらの基本的な役割を強調しています。

長寿命の確保: メンテナンスとトラブルシューティングのヒント

適切なメンテナンスは、直角ギアボックス減速機の耐用年数と信頼性を最大化する上で最も重要な要素です。適切にメンテナンスされたユニットは何年にもわたって効率的に動作できますが、メンテナンスを怠ると致命的な故障や予期せぬダウンタイムが発生する可能性があります。メンテナンスの基本は注油です。適切な種類とグレードの潤滑剤を適切なレベルに維持して使用することには、交渉の余地はありません。オイルまたはグリースは摩耗を軽減し、熱を放散し、腐食を防ぎます。初期潤滑剤の種類およびオイル交換または再グリース補給の間隔については、メーカーの推奨事項に従うことが重要です。過酷な環境や連続操作の場合、これらの間隔を短縮する必要がある場合があります。潤滑剤の漏れがないか定期的に確認してください。漏れはシールやハウジングの周りに油が溜まることで示されることがよくあります。

一般的な問題と診断手順

適切なメンテナンスを行っていても、問題が発生する可能性があります。軽微な問題が大規模な修理に発展するのを防ぐには、早期診断が鍵となります。

• 過熱： これは多くの場合、不十分な潤滑 (オイルレベルの低下、間違った潤滑剤の種類)、過負荷、または過度の周囲温度によって引き起こされます。まずは負荷と潤滑油の状態を確認してください。
• 異常な騒音 (キーン、ゴシゴシ、ノッキング): 過度の騒音は通常、ギアまたはベアリングに問題があることを示します。鳴き声は位置ずれや磨耗を示している可能性がありますが、研削音はギアの歯の重大な損傷を示唆していることがよくあります。ノッキングは、ベアリングの損傷または過剰なバックラッシュの兆候である可能性があります。
• 振動： 過度の振動は、通常、減速機と被駆動/駆動ユニット間の位置ずれ、ベアリングの磨耗、負荷の不均衡、またはギア歯の損傷によって発生します。
• 漏れ： オイル漏れはシールの破損が原因であることがほとんどです。潤滑剤の損失や汚染を防ぐために、漏れの原因を特定し、シールを直ちに交換してください。

定期的な振動分析やサーモグラフィーなどの予知保全プログラムを確立すると、これらの問題を早期に検出することができます。と疑問に思っている方へ 直角歯車減速機を正しく取り付ける方法 、プロセスは常に、ハウジングの歪みを防ぐためにしっかりとした平らな取り付け面を確保することから始まります。振動とベアリング負荷を最小限に抑えるには、シャフトを正確に位置合わせする必要があります。すべての接続はしっかりと行われ、起動前にユニットに潤滑剤を塗布する必要があります。最適なパフォーマンスと保証準拠を確保するには、メーカーの設置マニュアルに従うことが絶対に重要です。お探しの方へ 直交減速機のメンテナンスのヒント 信条は一貫性です。一貫したチェック、適切な潤滑剤の一貫した使用、異常な音や温度に対する一貫した注意です。

コストの考慮事項と調達要因

直角ギアボックス減速機の取得コストは、総所有コストの一部にすぎません。初期価格は常に考慮すべき事項ですが、予想される耐用年数、メンテナンス要件、エネルギー効率などの要素と比較検討する必要があります。安価で低品質の減速機は故障率が高く、より頻繁な交換とコストのかかる生産ダウンタイムにつながり、最終的には信頼性の高い高級モデルよりも高価になります。エネルギー消費も大きな要因です。たとえば、効率の高いかさ歯車減速機は、同じ作業を実行する効率の低いウォームギア減速機よりも寿命全体で消費する電力が少なく、結果的にエネルギーコストを大幅に節約できます。

調達する際には、品質に関するメーカーの評判、技術サポートの利用可能性、初回注文と交換部品の両方の納期を考慮することが重要です。施設内の標準化により、在庫する必要があるさまざまなスペアパーツの数を最小限に抑え、コストを削減することもできます。主な質問には、減速機のサービス係数 (過負荷を処理する能力の評価)、保証条件、標準モデルが特定の要件を満たさない場合のカスタマイズ オプションの利用可能性などが含まれます。理解する の費用 直角減速機 この全体的な観点から、先行投資と長期的な運用の信頼性および効率性のバランスをとります。
