高トルク遊星ギアボックス選択ガイド: サーボ モーターおよびロボティクス アプリケーションに最適なソリューションを見つける

産業オートメーションとロボット工学のダイナミックな世界では、システムの効率と信頼性はそのコアコンポーネントに依存することがよくあります。の 高トルク遊星ギアボックス は、コンパクトな形状でパワーと精度を実現するために不可欠な重要な要素の 1 つです。このガイドは、選択プロセスをわかりやすくすることを目的として設計されており、特定のニーズに最適なギアボックスを選択するために重要な要素と技術仕様をナビゲートするのに役立ちます。これらのギアボックスの基本原理を説明し、重要な技術パラメータを詳しく調べ、サーボ モーターとロボット工学の特定のアプリケーション シナリオを検討し、最後にカスタム ソリューションが最適な方法であるかについて説明します。

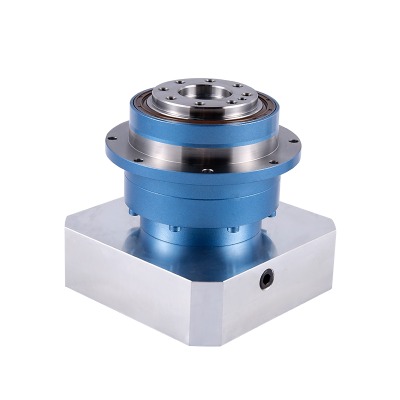

2. 高トルク遊星ギアボックスについて

2.1 遊星歯車装置とは何ですか?

遊星歯車装置は遊星歯車装置としても知られ、独自の歯車配置を使用して高い減速比と優れたトルク伝達を実現する洗練された歯車システムです。このシステムは、中央の太陽歯車、太陽歯車の周りを回転する複数の遊星歯車、アセンブリ全体を囲む内歯付きのリング歯車で構成されています。この構成は、太陽歯車が中心にあり、遊星歯車がその周りを周回している太陽系とよく比較されます。この設計により、複数の遊星ギア間で負荷を分担できるため、従来の平行軸ギアボックスと比較してトルク容量が大幅に増加し、システム全体の効率が向上します。遊星ギアボックスはコンパクトなサイズであり、巨大なトルクを処理できる能力と組み合わせることで、幅広い産業用途で好まれる選択肢となっています。単段遊星ギアボックスはかなりの減速比を提供しますが、複数の段を積み重ねてさらに高い減速比を達成することもできます。これは、非常に低い出力速度と非常に高いトルクを必要とするアプリケーションでは一般的です。

2.2 なぜ高トルクがそれほど重要なのでしょうか?

用語 高トルク遊星ギアボックス は単なるマーケティングフレーズではありません。それは重要なパフォーマンス特性を定義します。高トルクは、回転方向の力に相当します。ギアボックスでは、システムが高速、低トルクのモーターから低速、高トルクの出力に大量のパワーを伝達できるようになります。これは、重い荷物の移動、大きな抵抗の克服、または急速な加減速を行うアプリケーションにとって非常に重要です。のために サーボモーター用高トルク遊星ギアボックス 、この機能はマシンのパフォーマンスの向上に直接つながります。たとえば、ロボット アームでは、ギアボックスは、過剰なモーター電流を流すことなく、重い物体を持ち上げ、重力に抗して位置を維持するのに十分なトルクを提供する必要があります。高トルクのギアボックスがないと、モーターが過熱して早期故障が発生しやすくなります。これらのギアボックスのコンパクトなサイズとその優れた出力密度は、エンジニアが強度と信頼性を犠牲にすることなく、より小さく、より軽く、より効率的な機械を設計できることを意味します。高トルクの重要性はどれだけ強調してもしすぎることはありません。これは、システムが最も要求の厳しい条件下でも意図した機能を確実に実行できるようにするための基本的なパラメーターです。

3. 主要な技術的パラメータ: 適切なギアボックスの選び方

3.1 低バックラッシの重要性

バックラッシュは、特に精密用途において、遊星ギアボックスの性能にとって重要な要素です。これは、ギアの歯の間の少量の回転遊びまたはクリアランスとして定義されます。どのような歯車システムにもある程度のバックラッシュはつきものですが、過剰なバックラッシュは重大な問題を引き起こす可能性があります。で 低バックラッシュ高トルク遊星歯車装置 、この遊びを最小限に抑えるために、製造公差は非常に厳しくなっています。バックラッシュが大きいと、不正確な位置決め、動作中の振動、ギアの歯の早期摩耗などの影響が生じます。 CNC 加工、医療機器、無人搬送車 (AGV) などのアプリケーションでは、あらゆるレベルの回転精度が非常に重要です。低バックラッシュのギアボックスは、滑らかで再現性のある動作を保証します。これは、製造プロセスの完全性やロボット動作の精度を維持するために不可欠です。低バックラッシュを実現するために、メーカーは多くの場合、特殊な歯車切断技術、精密ベアリング、高度な組み立てプロセスを使用します。潜在的な購入者にとって、低バックラッシュの重要性を理解することは、高品質で高性能のギアボックスを下位モデルと区別するための鍵となります。

3.2 トルクと耐荷重

トルクは、遊星ギアボックスにとって最も重要な仕様です。ギアボックスが生成できる回転力の量が決まります。ギアボックスを選択するときは、定格トルクとピーク トルクという 2 つの主要なトルク値を考慮する必要があります。定格トルクは、ギアボックスが過熱または故障することなく耐用年数全体にわたって伝達できる連続トルクです。この値は、通常の動作条件におけるギアボックスのサイズを決定するために使用されます。一方、ピーク トルクは、ギアボックスが短時間、通常は加速、減速、または衝撃荷重中に処理できる最大トルクです。ピークトルクを考慮しないと、致命的な故障につながる可能性があります。また、出力シャフトが処理できるアキシアル荷重とラジアル荷重を考慮することも重要です。これらの力はベアリングとギアの寿命に影響を与える可能性があるためです。高い耐荷重を備えたギアボックスは、重い荷重や片持ち荷重による応力にさらに耐えることができます。トルクタイプの簡単な比較は次のとおりです。

3.3 ギア比

ギア比は入力速度と出力速度の比です。これはシステム全体のパフォーマンスに直接影響する基本的なパラメーターです。ギア比が高くなると出力速度は低くなりますが、それに比例して出力トルクも高くなります。たとえば、比率が 10:1 のギアボックスでは、入力速度が 10 分の 1 に減少し、トルクが 10 分の 1 に増加します (効率損失を差し引いた値)。適切な比率を選択することは、重要なトレードオフです。アプリケーションで高速が必要な場合は、より低いギア比が必要になります。これは、トルク増大が少なくなるということを意味します。逆に、非常に重い荷物を移動する必要がある場合は、必要なトルクを提供するために高いギア比が必要になりますが、これにより最高速度が制限されます。選択プロセスは、アプリケーションの速度とトルクの要件を分析することから始める必要があります。これらのニーズに基づいて、必要なギア比を計算できます。ギアボックスの段数を考慮することも重要です。単段ギアボックスはよりシンプルで効率的ですが、多段ギアボックスはコンパクトなスペースではるかに高い比を実現できます。シングルステージ設計とマルチステージ設計のどちらを選択するかは、速度、トルク、設置面積に関するアプリケーション固有の要件によって異なります。

3.4 寸法と取り付け

ギアボックスをマシンに物理的に統合することは、技術仕様と同じくらい重要です。ギアボックスの寸法と取り付け構成は、モーターと利用可能なスペースに適合する必要があります。メーカーは、フランジ マウント、シャフト マウント、フット マウントなど、さまざまな取り付けオプションを提供しています。安全で強固な接続を確保するには、ギアボックスの出力フランジがモーターの寸法およびボルトパターンと一致していることを確認することが重要です。ギアボックスの入力シャフトもモーターのシャフトと互換​​性がある必要があります。接続が一致していないと、振動、位置ずれ、早期摩耗が発生する可能性があります。さらに、特に航空宇宙や携帯機器など、重量が重要となる用途では、ギアボックスの重量とサイズを考慮する必要があります。多くのギアボックスは標準化された寸法に従っていますが、一部の用途では、完璧なフィットを保証するためにカスタム加工されたフランジまたはアダプターが必要な場合があります。ご購入前に必ずメーカーの技術図面と仕様をご参照ください。物理的に適切にフィットすることで、組み立てプロセスがスムーズになるだけでなく、ドライブ システム全体の長期的な信頼性と安定性も保証されます。

4. 特定のアプリケーションシナリオ

4.1 サーボモーター用高トルク遊星歯車装置

サーボ モーターは、速度、位置、トルクを正確に制御できるため、産業オートメーションで広く使用されています。ただし、通常は高速かつ低トルクで動作します。ここは、 サーボモーター用高トルク遊星ギアボックス 不可欠なものになります。サーボモーターとギアボックスを組み合わせることで、より低い出力速度と大幅に高いトルクを実現でき、モーターがより大きく重い負荷を駆動できるようになります。この組み合わせは幅広い業界で一般的です。たとえば、包装機械では、ギアボックスを使用すると、サーボ モーターが製品をコンベア ベルト上に迅速かつ正確に配置できます。印刷機器では、安定した正確な紙送りが保証されます。自動組立ラインでは、ネジを締めたり、コンポーネントを所定の位置に高精度で押し込んだりするために必要な力を提供します。ギアボックスは減速機としても機能し、モーターが最も効率的で熱の発生が最も少ない最適な高速範囲で動作できるようにします。高精度遊星ギアボックスのバックラッシの低さは、動力伝達中にサーボ モーターの高精度が失われないため、これらの用途では特に有益です。

4.2 ロボット用高トルク遊星歯車装置

ロボット工学は、遊星ギアボックスにとって最も要求の厳しい用途の 1 つです。ロボットの関節には、強力なだけでなく、アーム全体の質量を最小限に抑えるために軽量かつコンパクトなコンポーネントが必要です。高い電力密度 高トルク遊星ギアボックス ロボット工学用 完璧な選択になります。この設計により、ギアボックスはロボットの動作によく見られる、巨大な負荷や突然の方向変更に対応できます。さらに、低バックラッシュ機能はロボット工学において極めて重要です。ギアボックスの遊びや傾きは、ロボットのエンドエフェクターの不正確な位置に直接つながり、溶接、塗装、複雑な組み立てなどの正確な作業を実行できなくなります。遊星ギアボックスの高いねじり剛性も、ロボット全体の剛性と再現性に貢献します。ロボット アームでは、各関節に複数のギアボックスが使用されており、それらの累積性能によってロボットの精度が決まります。このため、高品質のギアボックスを選択することは、ロボット システムの全体的なパフォーマンスと信頼性への投資となります。ギアボックスにより、ロボットは複雑で反復可能なタスクを高速かつ正確に実行できるため、現代の産業オートメーションに不可欠なコンポーネントとなっています。

5. カスタム ソリューションを検討する場合

市場ではさまざまな標準ギアボックスが入手可能ですが、一部のアプリケーションには既製の製品では満たすことができない独自の要件があります。そのような場合、 カスタム高トルク遊星ギアボックス は理想的な解決策です。カスタム ギアボックスは、アプリケーションの仕様に正確に適合するように設計および製造されます。これは、独自のスペース制約、非標準のモーター インターフェイス、非常に特殊なギア比の要件、または高温、真空、腐食環境などの極端な環境条件で動作できるギアボックスの必要性などが原因である可能性があります。メーカーと協力してカスタム ソリューションを開発することで、使用される材料からギアの形状に至るまで、ギアボックスのあらゆる側面がお客様の特定のニーズに合わせて最適化されるようになります。これにより、効率、寿命、およびシステム全体のパフォーマンスが大幅に向上します。カスタム ギアボックスの初期投資は高額になる可能性がありますが、信頼性とメンテナンス コストの削減という長期的なメリットが初期費用を上回ることがよくあります。決定に役立つ比較は次のとおりです。

の選択 高トルク遊星ギアボックス これは、あらゆる高性能システムの設計において重要なステップです。トルク、バックラッシュ、ギア比などの重要なパラメータを理解することで、システムの信頼性と効率に大きな影響を与える情報に基づいた意思決定を行うことができます。標準的なソリューションを探しているのか、それとも カスタム 高トルク遊星ギアボックス 、専門家と提携することで、ニーズに最適なものを確実に見つけることができます。適切に選択されたギアボックスは、アプリケーションのパフォーマンス、精度、寿命への投資となります。
